4단계 가스스프링 계산기 사용법

가스스프링 계산기는 최대한 고객이 사용하기 쉽게 만들기 위해 노력하였고, 지속적으로 개선해 나갈 것입니다. 가스스프링 계산기는 리드 혹은 해치를 위해 매우 적합한 기능이지만, 일반적이지 않은 제품에도 얼마든지 사용이 가능합니다.

적합한 가스스프링을 찾고 계시나요? 어떻게 찾을 수 있을까요?

아래 몇가지 순서를 통해 적합한 가스스프링을 찾을 수 있습니다.

  1. 어떤 제품에 가스스프링을 사용할 건지 결정하세요.
  2. 제품에 각 치수들을 기입해 주세요.
  3. 제품의 두께를 측정해 주세요.
  4. 제품의 재질은 어떤 재질로 하실지 결정해주세요.
  5. 가스스프링이 장착되는 제품의 무게를 측정해 주세요.
  6. 힌지 부분의 위치를 확인해주세요.
  7. 몇 개의 가스스프링이 사용하실 건지 확인해주세요.
  8. 가스스프링으로 열어야 하는 각도를 확인해 주세요.

자세한 설명은 아래 내용을 확인해 주세요.

1단계 : 치수 기입

2단계 : 계산

3단계 : 최적화 가스스프링을 찾기 위한 미세조정

4단계 : 주문 및 조립

1단계: 치수 기입

열어야 할 덮개에 대한 정보를 입력해주세요.

가능한 정확한 치수들을 입력하여 주시는 게 중요합니다. 그런 다음 계산 도구는 가능한 한 정확하게 가스 스프링을 계산하고 가스 스프링을 부착할 지점을 결정할 수 있습니다. 물음표를 클릭하면 정확히 무엇을 입력해야 하는지에 대한 간략한 설명이 표시됩니다. 먼저 적용하고자 하는 제품과 가장 유사한 이미지를 선택해야 합니다. 첫 번째 이미지는 덮개를 들어 올려 수납하는 제품에 주로 적용됩니다. 두 번째 이미지는 주방 찬장이 가장 대표적입니다. 세 번째 이미지는 살짝 기울어져 있는 제품에 적용됩니다. 네번째 이미지는 말 이동용 트레일러 혹은 이동복지 차량 등에 적용됩니다. 실제로 첫번째와 네번째 어플리케이셔는 동일합니다. 단지 시각화 및 시뮬레이션을 위해 제공되는 이미지입니다.

아래의 첫번째 단계를 적용하고자 하는 어플리케이션의 시뮬레이션을 확인하게 될 것입니다. 따라서 시뮬레이션을 주의깊게 확인해주시기 바랍니다. 그러면 옳바르게 입력이 되었는 지 즉시 확인할 수 있습니다.

길이 [mm/inch]

길이는 힌지로부터 덮개의 끝까지의 길이를 말합니다. 아래 그림의 빨간색 표시 부분이 길이에 해당됩니다.

닫힘 각도

일반적으로 닫힘각도는 0도 입니다. (지면과 수평) 여기의 종이 각도기를 다운로드하여 측정하시거나, 동영상을 참고하여 핸드폰 혹은 태블릿을 사용하여 각도를 측정할 수 있습니다.

무게

여기에는 덮개의 무게를 입력합니다. 가장 좋은 방법은 덮개를 힌지로부터 분리하여 무게를 측정하는 것이고, 이게 불가능하다면 아래 사진과 같이 제품을 세워둔 후에 덮개를 살짝 들어올려 지면과 수평이 되었을 때 끝부분의 무게를 측정하여 2배를 해주면 대략적인 무게를 구할 수 있습니다. 하지만 이는 일반적인 사각형의 덮개의 경우만 해당이 됩니다.

무게 = 2 x 12,5kg = 25kg

사용할 가스스프링의 수량

여기서는 사용하기를 원하시는 가스스프링의 수량을 선택합니다. 일반적으로 두개의 가스스프링이 덮개의 양쪽에 적용이 됩니다. 하지만 한 개의 가스스프링만을 사용할 수도 있습니다. 그러나 한 개만 사용하였을 때, 덮개가 뒤틀리거나 완벽히 닫히지 않는 경우가 발생할 수도 있습니다. 이러한 현상을 줄이기 위해서는 한 개의 가스스프링을 사용할 때에는 가능하면 덮개의 중앙쪽에 설치할 것을 권장합니다. 또한 덮개의 충분한 강성이 필요합니다.

너비

여기서 너비는 일반적으로 힌지가 붙어 있는 방향의 길이를 말합니다. 아래 사진의 빨간 표시 부분이 너비입니다.

두께

덮개의 두께를 입력해주세요. 덮개가 각이 져있다면 이를 포함한 최종 두께를 입력해주셔야 합니다. 아래 사진의 빨간 표시 부분이 두께입니다.

열림 각도

일반적으로 열림각도는 80~90도 입니다. (지면과 수직) 여기의 종이 각도기를 다운로드하여 측정하시거나, 동영상을 참고하여 핸드폰 혹은 태블릿을 사용하여 각도를 측정할 수 있습니다.

회전 축의 위치

덮개가 수평인 상황에서의 회전축의 위치가 어디인지 표시해주세요. (, 아래, 중간, 그 외) “그 외” 경우 고급기능을 활성화 하였을 때 선택할 수 있고, “그 외”경우를 선택하면 추가적으로 회전축의 위치를 지정할 수 있습니다.

X100을 입력시 회전축의 위치가 덮개와 수평방향으로 100mm 만큼 이동하여 덮개와 멀어지게 되고, -100을 입력시는 수평방향으로 -100mm만큼 이동하여 덮개 안쪽으로 이동하게 됩니다. 이와 마찬가지로 Y100을 입력시에는 회전축의 위치가 100mm 위 방향으로 이동하고, -100을 입력시에는 아래방향으로 이동하게 됩니다. 설정 시 초록색 원이 회전 축의 위치를 나타냅니다. 따라서 실제 위치와 잘 비교하며 설정하시기 바랍니다.

Stainless gas spring

만약 스텐인레스 스틸 재질의 가스스프링을 원하지 않는 다면 304 혹은 316이 표시된 박스에 체크를 하면 안됩니다. 체크를 하게 되면 가스스프링 계산기는 자동적으로 스테인레스 스틸 가스스프링과 연관된 연결 부품들을 표시하게 될 것입니다.

스테인리스 스틸(304)과 스테인리스 스틸(316)의 큰 차이점은 조성에 있습니다. 스테인리스 스틸(304)의 약점은 (국소적인) 부식을 초래할 수 있는 염화물 및 산에 대한 민감성입니다. 스테인리스 스틸(316)은 다른 조성으로 인한 부식 및 환경 영향(예를 들어, 소금물)에 더 잘 내성합니다. 이러한 이유로, 스테인리스 스틸(316)은 더욱 열악한 환경에 사용됩니다.

또한, 상기 스테인리스 스틸(316) 가스 스프링은 더 높은 품질을 자랑합니다. 이러한 가스 스프링은 그리스 챔버와 내장된 클린 캡을 구비합니다. 그리스 챔버는 가스 스프링 씰이 항상 적절하게 윤활되도록 하여 가스 스프링이 어떻게 위치되는지가 중요하지 않도록 합니다. 따라서 이러한 가스 스프링은 씰이 마르고 가스 누출을 방지하고 피스톤 로드가 에 장착되거나 완전히 수평으로 위치될 수도 있습니다. 클린 캡은 피스톤 로드를 깨끗하게 유지시켜 가스 스프링의 내부로 먼지가 들어가지 않도록 방지합니다. 결과적으로, 스테인리스 스틸(316) 가스 스프링은 더 열악한 환경에서도 사용될 수 있습니다.

덮개의 재질

덮개의 재질을 입력하십시오. 재질의 구체적인 무게를 기준으로 덮개의 총 무게가 덮개의 입력된 치수와 일치하는지 확인합니다. 만약 가스스프링 계산기가 총 무게가 이 치수들에 비해 너무 가볍다고 판단되면, 가스스프링 계산기는 덮개를 속이 빈 덮개로 바꿀 것입니다. 이것은 덮개의 높이는 그대로 유지되지만 덮개는 가장자리를 가지고 있고 속이 비어 있다는 것을 의미합니다. 이것은 덮개의 무게 중심뿐만 아니라 선택된 재질과 덮개의 설치 지점에도 영향을 미칩니다. 따라서 시뮬레이션이 실제 상황을 보여주는지 잘 확인하십시오. 그래야 가스스프링 계산기가 올바른 가스 스프링을 계산할 수 있습니다. 만약 기타를 물질로 입력하면, 가스스프링 계산기는 덮개를 속이 비어 있지 않다고 판단합니다.

무게 중심 변경 (고급 기능)

만약 무게 중심을 변경하고자 하여 체크박스를 선택하면 추가적인 단계가 나올 것입니다.

만약 1단계에서의 시뮬레이션 결과가 비슷하다면 무게중심은 변경하지 않는 것이 좋습니다. 왜냐하면 가스스프링 계산기에 의해 무게 중심이 자동으로 계산되기 때문입니다. 무게 중심은 덮개의 중심 근처에 있을 것입니다. 덮개의 무게 중심이 다른 곳에 있는 경우에만 이 추가 옵션에서 이것이 어디에 위치해야 하는지 나타낼 수 있습니다. 가능한 한 정확하게 무게중심을 확인하고 이 단계에서 입력하십시오.

x

덮개가 지면과 수평일때, x (mm) 값을 변경하면 무게 중심이 덮개의 회전축을 기준으로 수평으로 이동합니다. 750mm 길이의 일반 직사각형 커버의 경우 기본값은 375mm입니다. 예를 들어 커버의 끝에 무게가 약간 실리면 무게 중심이 커버의 끝에 조금 더 놓이도록 x 축을 변경하여야 합니다.

y

덮개가 지면과 수평일때, y (mm) 값을 변경하면 무게 중심이 덮개의 회전축을 기준으로 수직으로 이동합니다. 25mm 길이의 일반 직사각형 커버의 경우 기본값은 13mm입니다. 예를 들어 덮개 위에 장착되어 있다면 y축 값을 옮겨야 합니다. y 위치는 커버의 회전 지점으로부터 계산되므로 커버의 하단으로부터 계산되지 않습니다(힌지 위치가 아래인 경우 종종 일치할 수 있음).

2단계 : 계산

1단계에서 입력한 데이터가 정확하고 시뮬레이션을 확인한 경우 2단계의 계산을 클릭합니다. 계산이 완료되면 시뮬레이션에서 가스 스프링이 있는 덮개가 나타납니다.

시뮬레이션 위에는 다양한 버튼이 있습니다. 만약 여러분이 열림 시뮬레이션을 클릭한다면, 여러분은 커버를 열었을 때 어떤 일이 일어나는지 볼 것입니다. 만약 커버에 손이 보인다면, 그것은 여전히 손으로 힘을 가할 필요가 있다는 것을 의미합니다. 그에 해당하는 힘은 손 옆에 있는 파란색 화살표로 표시됩니다. 화살표의 방향은 그 힘이 가해져야 하는 방향을 보여줍니다. 결국 그 손은 사라지고 커버는 자동으로 열릴 것입니다. 만약 여러분이 닫힘 시뮬레이션을 클릭한다면, 여러분은 커버를 닫았을 때 어떤 일이 일어나는지 볼 것입니다. 그 손의 마지막 부분이 다시 사라질 것이고, 이것은 커버가 자동으로 닫힐 것이라는 것을 의미합니다.

마우스를 클릭하고 버튼을 눌러 덮개를 조작할 수도 있습니다. 덮개를 올리거나 내릴 때도 어떤 일이 일어나는지 볼 수 있습니다. 파란색 화살표는 항상 덮개를 이 위치와 어느 방향으로 유지하기 위해 여전히 어떤 손의 힘이 필요한지를 보여줍니다. 덮개를 놓으면 열리고 닫히거나 같은 위치로 유지됩니다. “조립 도면을 클릭하면 조립 도면을 저장 또는 인쇄할 수 있습니다.

그래프

3D 이미지에서 그래프를 클릭하면 덮개를 다른 각도로 잡고 있으면 이 응용 프로그램에서 재생되는 힘과 순간이 있는 3D 이미지 대신 그래프가 표시됩니다.

덮개의 모멘트(Nm)와 가스 스프링의 모멘트(Nm)는 반대 방향으로 작용하여 두 방향 중 하나에 순간이 남게 됩니다. 이제 남은 것은 덮개를 특정 각도로 붙잡기 위해 손으로 사용해야 하는 힘(Nm)입니다. 따라서 덮개를 잡는 각도마다 힘이 달라지게 됩니다.

파란화살표 (조작력)

조작력은 파란 화살표로 2D 시뮬레이션에서도 확인할 수 있습니다. 만약 덮개의 모멘트와 가스 스프링의 모멘트가 그래프에서 교차한다면, 수동 조작력은 필요하지 않습니다. 초록색 선은 두 개인데, 이것은 가스 스프링을 압축할 때 극복해야 하는 마찰력 때문에 가스 스프링을 인장될 때보다 더 많은 힘이 든다는 사실과 관련이 있습니다. 따라서 초록색 영역이 그래프에 나타납니다. 만약 빨간색 선이 초록색 영역에 있다면, 덮개는 그 위치에 그대로 있을 것입니다.

가스 스프링의 압축이 가스 스프링의 인장보다 힘들기 때문에 두 개의 파란색 선과 파란색 영역도 생성됩니다. 수동 조작력도 가스 스프링이 가스 스프링에서 미끄러져 나가는 것(커버를 닫을 때)보다 더 커야 하기 때문입니다.

예시

위의 예를 살펴봅시다. 덮개는 49도로 고정되어 있습니다. 덮개를 그 위치에 유지하기 위해 2.8 kg의 수동 힘이 여전히 필요합니다. 그렇지 않으면 덮개는 자동으로 더 열릴 것입니다. 그래프에서 2.8 kg을 어떻게 읽을까요? 1 kg = 9.81N임을 감안할 때, 2.8 kg2.8 x 9.81 = 27.47N입니다. 파란색 원 옆에 있는 그래프에서 볼 수 있습니다. 그래프에서 -27.47N이라고 하는 것은 무시할 수 있습니다. 덮개를 닫을 때 힘을 음수라고 부르고 덮개를 열기 위해 양수라고 부르는 것이 결정되었습니다. 파란색 원은 아래쪽 파란색 선 위에 있는데, 가스 스프링이 압축되어 있기 때문에 미끄러져 나가는 것보다 더 무겁기 때문입니다.

덮개의 길이는 750mm = 0.75m입니다. 따라서 Nm(뉴턴 미터)에서 덮개 끝에 작용하는 힘은 27.47N x 0.75m = 20.60Nm입니다. 이것은 또한 녹색 원(Nm 단위의 가스 스프링 moment)과 빨간색 원(Nm 단위의 덮개 moment)의 차이입니다. 녹색은 약 80Nm, 빨간색은 약 60Nm입니다.

열림 시뮬레이션

만약 여러분이 열림 시뮬레이션을 선택한다면, 시뮬레이션은 덮개가 열렸을 때의 덮개와 가스 스프링의 위치를 보여줍니다. 파란색 화살표가 닫히는 방향을 가리키고 있다면(보통 이런 경우가 될 것입니다) 덮개 끝에 있는 파란색 화살표는 덮개를 닫기 위해 손으로 눌러야 하는 힘을 보여줍니다.. 만약 화살표가 열리는 방향을 가리키고 있다면, 아마 무언가 잘못된 것일 것입니다. 그러면 덮개가 저절로 열린 채로 있지 않고 저절로 처질 것입니다. 손이 표시하는 것은 덮개가 슬램핑되는 것을 막기 위해 손으로 지탱해야 하는 힘을 보여줍니다. 선택된 가스 스프링은 아마도 선택된 힘이 덮개 무게에 비해 압력이 너무 약하기 때문에 실제적으로 사용 시 주의가 필요합니다.

닫힘 시뮬레이션

만약 여러분이 닫힘 시뮬레이션을 선택한다면, 시뮬레이션은 덮개가 닫혔을 때의 덮개와 가스 스프링의 위치를 보여줍니다. 파란색 화살표가 열림 방향을 가리키고 있다면(보통 이런 경우가 될 것입니다) 덮개 끝에 있는 파란색 화살표는 덮개를 열기 위해 손으로 들어야 하는 힘을 보여줍니다. 만약 화살표가 닫히는 방향을 가리키고 있다면, 아마 무언가 잘못된 것일 것입니다. 그러면 덮개가 저절로 닫히지 않고 열려있게 될 것입니다. 손이 표시하는 것은 덮개가 슬램핑되는 것을 막기 위해 손으로 지탱해야 하는 힘을 보여줍니다. 선택된 가스 스프링은 아마도 힘이 덮개 무게에 비해 압력이 너무 강하기 때문에 실제적으로 사용 시 주의가 필요합니다.

힌지에서의 최대 힘

시뮬레이션에서 가스 스프링을 장착할 때 덮개의 힌지가 받는 최대 힘을 표시합니다. 가스 스프링을 장착하면 경첩에 더 많은 힘이 가해지는 데, 여기에 나타나는 힘은 경첩이 얼마나 튼튼해야 하는지를 나타냅니다. 더 강한 경첩을 설치해야 할 수도 있습니다. 덮개의 경첩에 가해지는 힘과 이것이 어떻게 흡수되는지에 대한 자세한 내용은 여기에서 읽을 수 있습니다.

3최적화 가스스프링을 찾기 위한 미세조정

시뮬레이션을 통해 원하는 내용이 이미 정확하게 표시된 경우에는 원칙적으로 아무것도 변경할 필요가 없습니다.그러나 3단계에서는 더욱 정확하도록 미세 조정할 수도 있습니다. 해결책이 하나만 있는 것은 아닙니다. 해결책은 여러 가지가 있습니다. 3단계에서 무언가를 변경하면 2단계에서 계산을 다시 클릭할 필요가 없습니다. 시뮬레이션과 계산도 자동으로 변경됩니다. 3단계에서 어떤 정보가 있고 변경할 수 있는 것이 무엇인지 여기에서 설명합니다.

가스스프링 종류

가스스프링의 종류와 가격이 표시됩니다. 예를 들어, 8-19-200 입니다. 숫자 8은 직경 8mm, 숫자 1919mm 하우징(가스 스프링의 검은색 부분), 200mm는 가스 스프링의 스트로크(그래서 수축할 수 있는 막대의 길이)를 나타냅니다.

만약 당신이 가스 스프링을 계산하려고 하고, 제안된 가스 스프링이 꽤 비싸다면, 당신은 제안된 가스 스프링과 다소 같거나 짧은 길이를 가진 더 저렴한 가스 스프링을 선택할 수도 있습니다. 그래서 아마도 같은 직경이지만 약간 더 길거나 짧은 스트로크를 가진 가스 스프링 또는 다른 직경을 가진 가스 스프링을 찾을 수 있을 것입니다. 직경이 클수록, 가스 스프링은 더 많은 힘을 가질 수 있습니다. 4-12200N까지, 6-15450N까지, 8-19800N까지, 10-231250N까지, 14-282500N까지 가능합니다.

일반적으로 가스 스프링이 길수록 (따라서 스트로크가 클수록) 덮개 경첩에 가해지는 힘이 줄어든다는 것을 의미합니다. 가스 스프링이 약간의 길이차이는 거의 영향을 미치지 않습니다. 다른 가스 스프링을 선택한 후 모의실험을 통해 확인할 수 있습니다. 다른 가스 스프링을 선택하면 계산 도구가 즉시 계산된 내용을 보여줍니다.

가스스프링 힘

당신은 여기서 계산된 힘을 확인할 수 없습니다. 최종 주문 화면에서 확인 가능합니다. 가스스프링 계산기가 계산한 힘을 +와 –를 사용하여 단계적으로 변경할 수 있습니다. 6-15, 8-19, 10-23의 경우 20N 단위로, 4-12의 경우는 10N 단위로 14-18의 경우는 50N 단위로 변경 가능합니다. 예를 들어, 덮개를 조금 더 가볍게 열고 더 무겁게 닫길 원한다면, 당신은 +를 클릭하여 조절할 수 있습니다. 시뮬레이션을 통해 힘의 변화를 즉시 볼 수 있을 것입니다. 덮개가 더 가벼울수록 닫기가 힘들고, 그 반대도 마찬가지입니다.

스트로크 마진 (고급기능)

가스스프링의 스트로크 마진을 설정할 수 있습니다. 최소 사용되지 않는 스트로크는 10 mm입니다. 보통 스트로크를 위한 여유 공간이 있습니다. 때로는 이 길이를 늘리는 것이 좋을 수도 있습니다. 예를 들어 가스 스프링을 장착할 장소가 더 나은 경우에 이 경우에 해당합니다. 그러나 이 값을 작게 선택할수록 가스 스프링의 스트로크를 유용하게 사용할 수 있습니다. 따라서 10 mm에 가깝게 유지하는 것이 좋습니다.

1, 2번 장착 위치 (고급기능)

매 계산 마다, 가스스프링이 장착 될 수 있는 2가지의 위치가 계산됩니다. 실제 장착위치를 고려하여 적합한 위치를 선택하세요. 가스스프링과 덮개가 간섭이 생기게 될 경우가 있기 때문에 실제로 선택할 수 없을 수도 있습니다. 가스스프링 계산기는 이를 고려하지 않지만 가장 가능성이 높은 선택을 합니다.

회전 기능 (고급 기능)

3단계에서는 또한 두 개의 회전 버튼이 있습니다. 이 버튼들을 사용하면 당신은 가스 스프링을 왼쪽과 오른쪽으로 둘 다 회전시킬 수 있습니다. 그러면 가스 스프링의 기능은 정확히 동일할 것입니다. 손의 힘이 정확히 유지되도록 가스 스프링을 회전시킵니다. 덮개의 거동은 계산된 것과 동일하지만, 이것은 가스 스프링을 표시된 것과 다른 위치에 장착하는 데 매우 유용할 수 있습니다. 여기서 예를 들면 머피 침대인데, 이 경우에는 덮개 위에 가스 스프링을 장착합니다. 계산 도구를 사용하면 3단계에서 가스 스프링을 침대의 피벗점 주위로 180도 회전시키면 가스 스프링을 계산할 수 있습니다.

튜브 쪽 연결부품

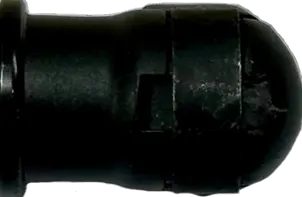

여기에서 가스 스프링의 튜브 측에 장착할 장착 부품을 선택하십시오. 따라서 가스 스프링의 두께가 두꺼운 부분입니다. 이것은 일반적으로 커버에 장착하는 장착 부품입니다. 가스 스프링을 적절하게 윤활하기 위해 튜브가 정지 상태에서 위쪽을 향해야 합니다. 종종 부착물로 베어링 슈가 필요합니다. 베어링 슈를 사용하여 커버의 바닥에 가스 스프링을 장착할 수 있습니다. 커버가 바닥에 가장자리가 있는 경우 측면 브래킷을 선택할 수도 있습니다.

로드 쪽 연결부품

여기서 가스 스프링의 피스톤 로드에 장착할 장착 부품을 선택하십시오. 일반적으로 고정위치에 장착하는 장착 부품입니다. 거기에는 종종 측면 브래킷이 필요합니다. 가스 스프링을 적절하게 윤활하려면 정지 상태에서 로드를 아래쪽으로 돌려야 합니다.

A 거리

A 측정치는 덮개의 길이 방향으로덮개 위의 가스 스프링의 피벗 지점으로부터 고정 지점까지의 거리를 mm 단위로 나타낸 것입니다. A 측정치를 약간 작게 하면 덮개를 열고 닫는 것이 약간 가벼워지는 경우가 많습니다. 그러나 또한 가스 스프링이 덮개를 적절하게 닫는 것이 바람이나 매우 높은 온도로 인해 자동으로 덮개가 열리지 않도록 하는 것이 종종 바람직합니다.

B 거리

B 측정치는 덮개 두께 방향으로커버의 피벗 지점에서 가스 스프링 부착 지점까지의 거리(mm)입니다. 베어링 슈가 있는 눈을 사용하는 경우 커버 바닥에서 가스 스프링의 피벗 지점까지의 거리는 20mm입니다. 그러면 계산 도구에 B 측정치로 -20mm가 표시되지만 이는 무시할 수 있습니다. 이는 피벗 지점이 커버의 피벗 지점 아래임을 나타냅니다. B 측정치가 양수이면 가스 스프링의 피벗 지점은 커버의 피벗 지점 입니다.

C 길이

C 측정값은 커버의 피벗 지점과 고정된 세계에 대한 가스 스프링의 부착 지점 사이의 수평 거리입니다. 눈 또는 공의 중심까지의 거리입니다. “C /또는 D 변경옆의 상자를 선택하고 2D 그림에서 C /또는 D 측정값의 다른 위치를 선택하여 이 측정값을 조정할 수 있습니다. 커서가 로 바뀌면 클릭하면 가스 스프링이 이 위치로 이동합니다. 이 후에도 가스 스프링의 모든 위치가 작동의 양호한 결과로 이어지는 것은 아니므로 뚜껑이 여전히 원하는 대로 작동하는지 주의 깊게 확인하십시오.

D 길이

D 측정값은 고정된 세계에 대한 가스 스프링의 피벗 지점과 부착 지점 사이의 수직 거리입니다. 눈 또는 공의 중심까지의 거리입니다. “C /또는 D 변경옆의 상자를 선택하고 2D 그림에서 C /또는 D 측정값의 다른 위치를 선택하여 이 측정값을 조정할 수 있습니다. 커서가 로 바뀌면 클릭하면 가스 스프링이 이 위치로 이동합니다. 이후에도 가스 스프링의 모든 위치가 작동의 양호한 결과를 초래하는 것은 아니므로 뚜껑이 여전히 원하는 대로 작동하는지 주의 깊게 확인하십시오.

4단계 : 주문 및 조립

가스 스프링을 계산하고 직접 주문하시겠습니까? 4단계에서 장착 부품이 있는 선택된 가스 스프링이 가격과 함께 표시됩니다. 모든 것을 주의 깊게 확인하고 조립 도면을 저장하거나 인쇄하는 것이 좋습니다. 그런 다음 더하기 기호가 있는 장바구니를 클릭할 수 있습니다. 계산된 가스 스프링과 선택된 장착 부품이 함께 장바구니에 담길 것입니다. 장바구니의 내용을 확인한 후 주문할 수 있습니다.
